圓盤立式注塑機有射速射壓反饋曲線分析
來源： 發布時間：2022-03-18 點擊量：1740
圓盤立式注塑機有射速射壓反饋曲線分析
射速是指射出和速度，射壓是指射出的壓力。為大家分析一下以上的事項。
圓盤立式注塑機射出速率：
1：螺桿面積（cm2；）*射出速度（cm/sec)=射出速率（cm3；/sec）
2：螺桿直徑（cm2；）*0.785*射出速度（cm/sec)=tm射出速度（cm3；/sec）
例如：

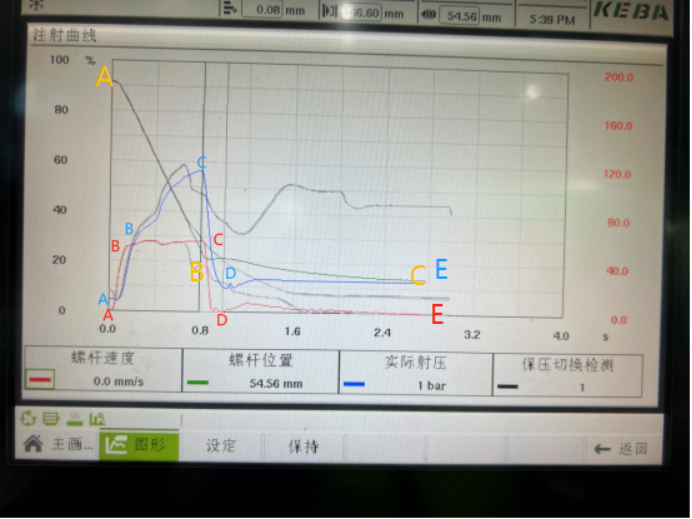

圓盤立式注塑機假如要求之曲線圖，
我將速度反饋線的幾個節點使用紅色字體ABCDE進行標注分段，實際射壓反饋線的幾個節點使用藍色字體ABCDE進行標注，螺桿位置反饋線的幾個節點使用黃色字體ABC進行標注。方便各位識別
硬件條件：此機型螺桿直徑φ32mm，射出油缸直徑90MM，射出缸數量2個，射出軸直徑45mm，射出軸位于射出側，通過計算，12717（注射油缸的總面積）-3179.25（射出軸總面積）=9537.75（注射油缸的總有效作用面積）/803.84（注射螺桿的作用面積）*140(bar)（系統壓力（此值如替換成實際射壓反饋值則可得出實際注射壓力））=1661.13bar（最大注射壓力）
